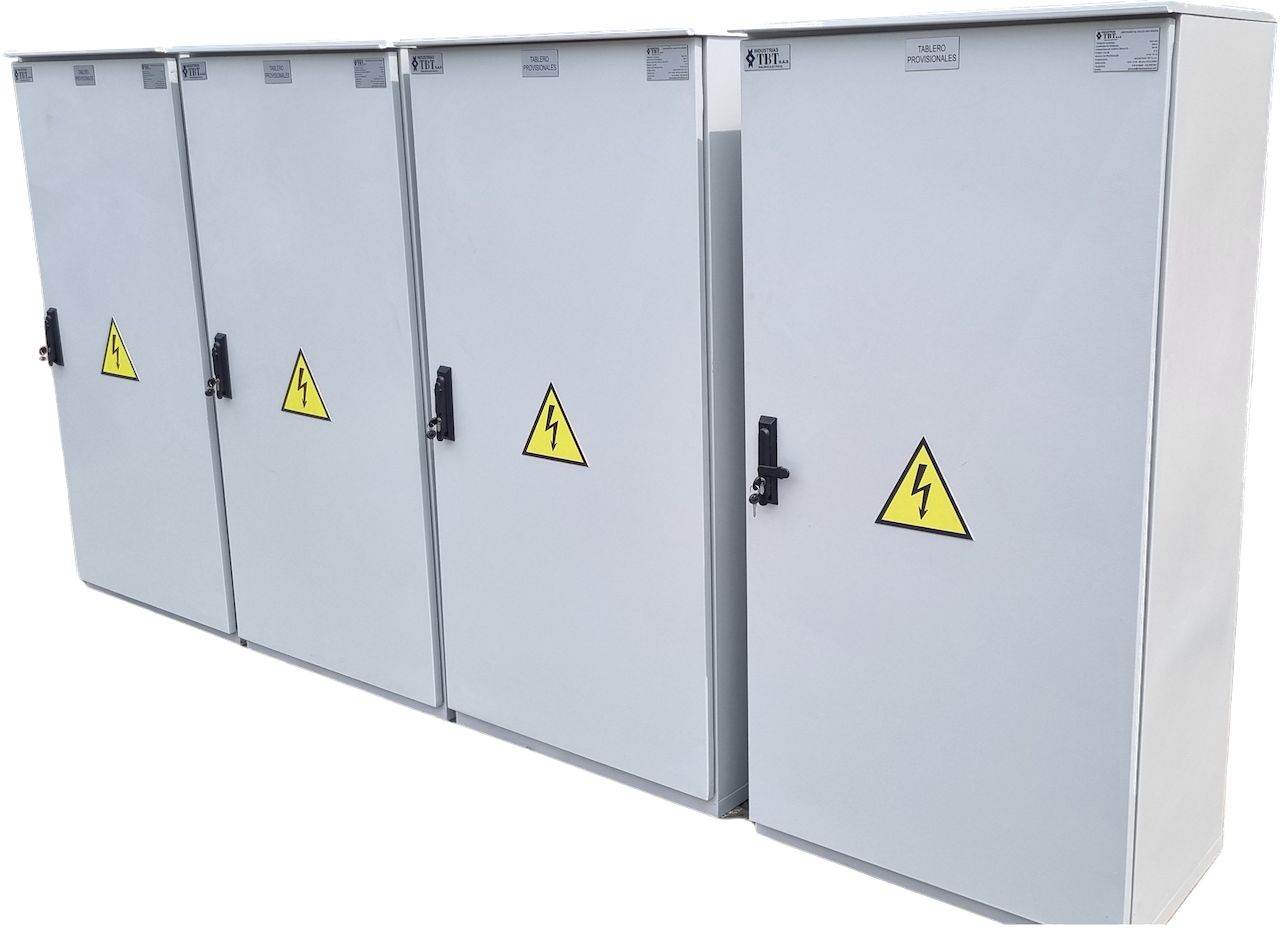

APLICACIÓN
Los tableros para distribución en baja tensión son usados para distribución de energía eléctrica en industrias, centros comerciales, conjuntos residenciales, edificios, hospitales etc. Pueden tener transferencia automática para alimentar las cargas a través de la red normal o la red de emergencia.
CELDAS DE USO INTERIOR
- Estas celdas están compuestas por unidades modulares bajo envolvente metálica del tipo compartimentado equipadas con aparatos de corte y seccionamiento que utilizan el hexafloruro de azufre (SF6) como elemento aislante y agente de corte en los siguientes componentes: seccionadores bajo carga e interruptores automáticos.
- Cuentan con certificado conforme al RETIE.
CARACTERISTICAS
- Los Tableros de Distribución con Transferencia Automática o transferencia Manual, cumplen con los estándares exigidos por la norma internacional IEC 61439-1, cuentan con Certificado de Conformidad de Producto conforme al RETIE.
- Fabricados en lámina galvanizada o cold rolled en calibres 16 y/o 18, tratada químicamente Para desoxidación, desengrase y fosfatado.
- Acabado con pintura electrostática Color beige RAL 7032 o gris claro RAL 7035.
- Cumplen con la prueba de cortocircuito exigida por la norma internacional EC 61439-1 y el RETIE.
- Barrajes construidos en pletina de cobre electrolítico de acuerdo con los estándares de las normas alemanas DIN 43671 / DIN 43673-1 y soportados por medio de aisladores en resina de alto poder dieléctrico y gran resistencia mecánica capaces de soportar las fuerzas electrodinámicas generadas por corrientes de cortocircuito de hasta 55 KA durante un segundo.
- Los interruptores automáticos pueden estar en compartimentos independientes o agrupados en un solo compartimento.
- Pueden tener compartimento para cables de llegada y de salida.
- Pueden llevar medidores multifuncionales para lectura de variables eléctricas como tensión, corriente, potencia, etc.
- Pueden llevar transformadores de corriente y medidor de energía.
- Los tableros pueden tener transferencia automática por contactores, interruptores, doble tiro o seccionador motorizado.
- Cerradura con portacandado.
- En los tableros para distribución Se incluye los barrajes de entrada y salida para los interruptores donde las acometidas son de un calibre mayor al # 2 AWG y cuando llegan mas de dos conductores por fase de acuerdo a lo exigido por RETIE, para facilitar la conexión de las acometidas.
